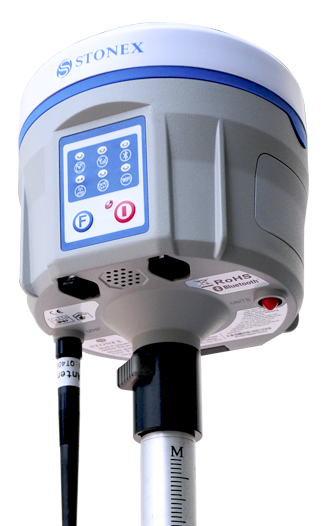

思拓力S10 GNSS 系統（停產）
ONE01
智能云后臺，讓測量更有深度
S10智能云后臺為用戶實現內外業一體化，并可以對設備遠程管理、服務與支持。您可以利用云后臺進行團隊項目管理、參數與控制點共享、成果數據實時回傳驗證、軌跡記錄。得到用戶授權后，思拓力服務中心能夠遠程為您提供技術支持，包括系統版本升級、系統注冊、遠程調試等服務。
TWO02
iTrack全星系衛星追蹤技術
思拓力歐洲研發中心經過3年磨礪，成功研發并推出iTrack追蹤技術，能夠追蹤目前所有衛星系統的頻段，并已經為未來的更多系統進行了設計預留。
THREE03
iSmart面向未來的智能平臺
思拓力在S10上應用了新開發的iSmart智能平臺，為S10提供了更加高效、穩定的核心系統。歷時3年自主研發的Cortex A8平臺+Linux系統在保證穩定性、高效率、擴展性的同時，更面向未來。
1、可支持高達32G的內置存儲器
主機標配4GB存儲器，在使用全星系雙頻數據記錄（1秒間隔，平均24顆衛星）情況下能記錄45天的數據。可定制至高達32GB的內置存儲器。
2、真正50Hz高速數據采集
得益于我們的iSmart平臺，S10能夠進行高達50Hz的原始數據采集，高速流暢。NMEA輸出在使用Wi-Fi的情況下，也能夠?qū)崿F(xiàn)50Hz的更新率。
3、開放式編程接口，支持在S10上進行二次開發
思拓力支持向高級用戶開放編程接口，提供SDK包以及開發支持。能夠支持客戶在S10上運行自有程序，實現在電力、監控等其他行業的集成應用。
4、原生北斗系統支持
S10所有的軟硬件設計均針對北斗系統進行了專門的優化，能夠?qū)崿F(xiàn)全面的北斗系統支持。包括衛星追蹤、RTK解算、靜態記錄到數據解算，均能夠?qū)崿F(xiàn)北斗全程參與。
FOUR04
iMENS慣導輔助定位引擎
可傾斜測量無需精確對中
在傳統的GNSS測量系統基礎上，使用慣性傳感輔助定位，不再要求精準對中，真正做到“停下即采，采好即走”，提高采點效率。對于屋角、管線等位置的采集更加方便。
1、傾斜補償
不再需要精確對中，S10內置的iMENS慣性傳感器能夠自動進行傾斜補償，在測量作業中，使用者不需要嚴格對中后再采點。內置的傾斜補償器能夠根據對中桿傾斜的方向和角度自行進行坐標校正，得到正確的地面坐標。具有溫控功能，能更有效保證傾斜測量精度。
2、電子水泡
在需要更高精度或作業環境強磁場干擾的情況下，可關閉傾斜補償，以電子水泡高效測量。S10自動分析坐標和精度因子，在達到預設精度門限情況下，不需要人工干預，語音提示自動完成數據采點記錄。
FIVE05
小巧堅固的鎂合金機身
主機1.1KG 外觀14×14cm
鎂合金有著相比其他材質的優勢：質量輕，耐外力撞擊且有減震功能，電磁屏蔽好，高檔美觀。但其成本及生產難度也都很高。 思拓力投入大量成本進行鎂合金殼體的研發設計，成功為S10穿上了鎂合金的外衣，是RTK整機設計上的突破。輕便的機身，大程度上減輕了測量人員野外工作的負荷。
在S10小巧的機身內，GNSS天線、主板、核心控制板、慣導、電臺、智能電池、3G、藍牙、Wi-Fi模塊全部?jī)?nèi)置，并保證整機的高精度，S10的電磁串?dāng)_抑制技術。
SIX06
EasyUse用戶交互體驗
每一位測量員都可以成為高手每一位測量員都可以成為高手
思拓力為S10的用戶體驗進行了細致周到的使用習慣調查，從TTS語音播報，面板設計，到Web界面，以及遠程服務的工作流程，都反復修改，并邀請用戶試用提改進意見，力求從用戶的角度感覺流暢舒服。
1、Web UI便于其他便攜設備連接
接入S10內置熱點，通過Web瀏覽器操作界面，輕松管理S10。只要您手上有一臺帶Wi-Fi的智能手機，就能夠輕松連上S10，進行狀態讀取和設置。
2、TTS語音播報，真正會說話的RTK
S10采用的TTS語音播報技術，是一臺真正“會說話”的RTK，它甚至能為您閱讀短信。S10播報的不僅僅是提前內置的語音內容，用戶可以自行編輯文本，TTS自動轉化為語音。支持API定制，第三方軟件可應用此語音播報。
3、標配快速釋放器
方便從對中桿安裝拆卸主機，提高效率高達90%。僅需輕輕一按，即可卸下S10，縮短架站收站時間。
4、標準化、開放性，與世界兼容
內置電臺及外置電臺均支持多種通訊協議，能與其他廠家產品互聯互通。S10能夠支持TrimTalk450S, TrimMark3, PCC EOT, SOUTH, Hi-TARGET等通訊協議，能夠與市面主流設備無縫連接，全面優化客戶的資產配置。
標準化設計，輕松接入國際主流廠家系統，RTCM 3.2差分協議、RINEX 標準數據輸出、NMEA0183協議、NTRIP網絡差分協議、統一的思拓力命令體系。
- S10智能慣導接收機，鎂合金機身，小巧輕便；配備云后臺管理系統，內外業協同；3.5G高速網絡、全功能電臺與市面主流RTK兼容互通；內部整合了iMENS慣性傳感系統，傾斜補償器能夠在對中桿傾斜的情況下，對RTK坐標和姿態信息進行校正，提升了作業的效率。使外業采點時不需要耗費時間精確對中，更可以靠近墻體和房角直接測量。
產品型號
S10
衛星系統
北斗+GPS+Glonass+Galileo
跟蹤特性
通道數
220
GPS
L1 C/A，L2E，L2C，L5
GLONASS
L1 C/A, L1P, L2 C/A（僅GLONASS M）, L2P
BDS
B1，B2
GIOVE-A
L1 BOC, E5A, E5B, E5AltBOC1
GIOVE-B
L1 CBOC, E5A, E5B, E5AltBOC1
SBAS
WASS、MSAS、EGNOS、QZSS
碼差分GNSS定位
水平
±(0.25m + 1 ppm) RMS
垂直
±(0.5m + 1 ppm) RMS
SBAS定位(典型)
水平
＜1m 3DRMS
垂直
＜5m 3DRMS
靜態GNSS測量
水平
±(2.5mm + 0.5ppm)RMS
垂直
±(5mm + 0.5ppm)RMS
實時動態測量
單基線
<30 km
水平
±(8mm + 1ppm)RMS
垂直
±(15mm + 1ppm)RMS
網絡RTK
水平
±(8mm + 0.5ppm) RMS
垂直
±(15mm + 0.5ppm) RMS
初始化時間
<10s
初始化可靠性
>99.99%
環境指標
工作溫度
-40℃～+85℃
存儲溫度
-40℃～+85℃
防水防塵
IP67
跌落
抗2米隨桿跌落（混凝土底板）
濕度
抗100%冷凝
內存及數據
內置存儲
4G
外置存儲
標配8G Micro SD，最大支持32G 擴容
差分輸出
CMR,CMR+,RTCM2.3,RTCM3.0,RTCM3.1，RTCM3.2 MSM
GNSS天線特性
全新設計的iTrack全星系接收天線，零相位中心，內置多路徑抑制板
無線通訊
藍牙
Bluetooth 2.1 + EDR / Bluetooth 4.0 BLE
Wi-Fi
IEEE 802.11 b/g/n
網絡通訊
WCDMA3.5G網絡通訊模塊，兼容GPRS/EDGE，
可定制CDMA2000/EVDO 3G通訊
通訊協議
TrimTalk450S, TrimMark3, PCC EOT, SOUTH，Hi-TARGET
UHF電臺
內置收發一體
0.5W/2W
外置發射
5W/35W
工作頻率
410-470MHz
物理及電源特性
單塊電池
使用時間
12h（靜態模式）
6h（內置電臺基準站模式）
8h（移動站模式)
尺寸
直徑14.1 cm×14cm
重量
1.1kg
電池容量
兩塊可卸鋰電池，11.1V，37.7Wh
外接電源
9-18V寬壓直流設計，帶過壓保護
按鍵
2個多功能組合按鍵
接口
5PIN
LEMO 電源接口+RS232
7PIN
LEMO RS232+USB
2個SMA數據鏈天線接口
工業級P9手簿
操作系統
正版Windows Mobile 6.5
硬件平臺
AM335X 主頻1GHz
板載內存
RAM：512MB DDR3 板載內存4G（可定制32G）
顯示屏
3.7英寸Blanwiew TFT半透半反屏，480*640VGA 分辨率
電池
7.2V/3400mAH 單塊10小時工作時間
防塵防水
IP67
工作溫度
-40～+85℃
存儲溫度
-60～+85℃
抗震
抗1.2米跌落（混凝土硬地）
攝像頭
500萬像素自動對焦
通訊
Wi-Fi/藍牙/USB OTG(直連U盤)/3.5G網絡/通話
以上技術參數以實際產品為準，如有變更，恕不另行通知。
