全站儀棱鏡的使用方法,以及使用注意事項

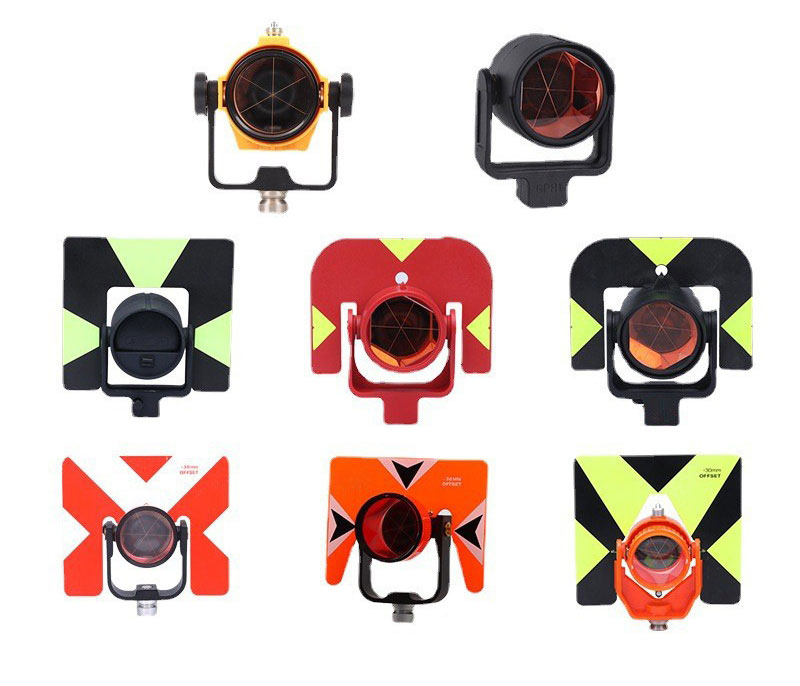

全站儀棱鏡是配合全站儀進行距離和角度測量的重要附件,主要用于反射全站儀發射的紅外或激光信號,從而實現高精度測距。正確使用棱鏡不僅關系到測量數據的準確性,也直接影響外業工作的效率與安全。全站儀棱鏡可以分為大棱鏡、小棱鏡和單棱鏡、棱鏡組,其中小棱鏡又可以細分為直角小棱鏡、102小棱鏡、360度小棱鏡、迷你小棱鏡等。這些棱鏡不同,相對應的使用方法略有區別,不過大致步驟是一樣的。以下是全站儀棱鏡的使用方法及注意事項。

一、使用方法
安裝棱鏡:將棱鏡安裝在對中桿或三腳架上,確保連接穩固。若使用對中桿,需調節桿上的圓水準器使棱鏡大致豎直;若使用三腳架,則需通過光學對點器或激光對點器精確對中測站點。
整平與對中:棱鏡必須嚴格對中于待測點,并盡可能保持豎直。雖然全站儀可自動改正小范圍傾斜帶來的誤差,但過大傾斜仍會影響測距精度。因此,應通過調整對中桿或三腳架,使棱鏡中心準確位于目標點正上方。
瞄準與測量:操作全站儀瞄準棱鏡中心(通常為棱鏡上的十字標志或反光面中心),確保視線無遮擋。按下測距鍵后,全站儀會自動接收反射信號并計算斜距、水平角和垂直角,進而解算出坐標或高差。
更換棱鏡常數設置:不同品牌或型號的棱鏡具有不同的“棱鏡常數”(Prism Constant),該值代表信號在棱鏡內部傳播產生的延遲。使用前必須在全站儀中正確設置對應常數值(如Leica標準棱鏡常數為?30 mm,Topcon為0 mm等),否則將導致系統性測距誤差。
二、使用注意事項
保持棱鏡清潔:棱鏡表面若有灰塵、水漬、油污或劃痕,會顯著削弱反射信號強度,甚至導致測距失敗。應定期用專用鏡頭紙或軟布清潔,避免用手直接觸摸反光面。
避免強光直射:在陽光強烈環境下作業時,應盡量避免太陽光直射棱鏡正面,以免干擾全站儀接收信號。必要時可使用遮陽傘或遮光罩。
防止震動與碰撞:棱鏡屬于精密光學器件,運輸和使用過程中應輕拿輕放,避免跌落或撞擊,以防內部結構偏移或鏡面破損。
注境因素意環:高溫、高濕、雨霧或強電磁干擾環境會影響測距穩定性。雨天應暫停作業;高溫下避免長時間暴曬棱鏡;在高壓線、無線電發射塔附近測量時需謹慎。
校核棱鏡常數:長期使用后,棱鏡常數可能因磨損或溫度變化產生微小偏差。建議定期送檢或通過已知基線進行比對校正。
多人協作配合:野外測量時,持鏡人員應保持穩定站立,避免晃動;觀測員與持鏡員需良好溝通,確保每次測量位置準確無誤。
總之,全站儀棱鏡雖結構簡單,但在精密工程測量中扮演關鍵角色。只有規范操作、細心維護,才能保障測量成果的可靠性與精度。
南京環球測繪儀器有限公司提供RTK/GPS、測繪附件、全站儀、水準儀、經緯儀、三維激光掃描儀、無人船等測繪儀器的銷售、租賃、檢定、校正、維修等一站式服務,也承接測繪培訓與各種內外業工程測量任務,有相關的需要了解都可以留言或者在線咨詢我們,我們將詳細為你解答。
