Trimble FX高精度三維激光掃描儀

2017-07-21 熱度：8289 ℃

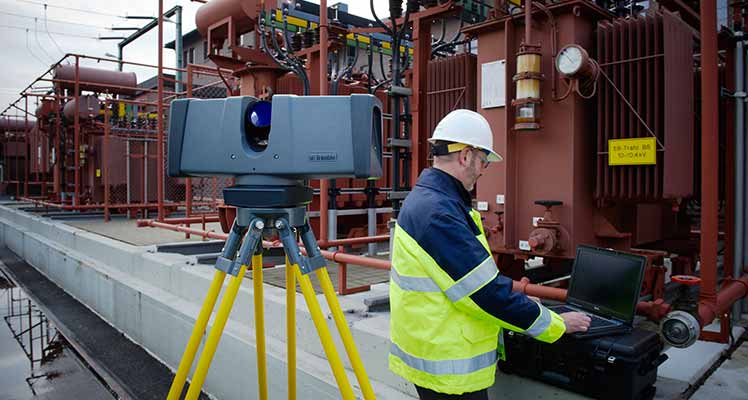

Trimble FX高精度三維激光掃描儀

■ 純凈的低噪聲數據、設計結構緊湊輕巧

■ 可與其它Trimble測量儀器整合數據

■ 為工業環境性能而設計

■ 具有360°x 270°視場和每秒216,000點的平均數據捕獲率

■ 具有高度的可移動性，重量只有11公斤，很容易在作業工地各處移動使用

Trimble FX掃描儀是一款3D激光測量儀器，專門為把快速捕獲純凈準確的數據作為首要需求的工業、造船業和近海作業平臺環境而設計。Trimble FX系統可為您的項目管理提供真正的幫助。

它的全部優勢體現于數據中

Trimble FX掃描儀可使用戶迅速準確地測量現有情況，生成高分辨率圖像。圖像中的每個像素都代表著空間的一個3D 點，用于虛擬測量、確定干擾位置和連接點，或者用于創建2D和3D、CAD形狀，以便在AVEVA、Intergraph、Autodesk、 Bentley和其它設計軟件系統中使用。

Trimble FX 掃描儀能夠生成純凈的低噪聲數據 ，減少在辦公室處理數據所需要的小時數。它的原始格式數據既可以直接交由 Trimble LASER Gen軟件應用套件使用，也可以導入到Trimble RealWorks軟件或Trimble 3Dipsos建模軟件中。

靈活性

Trimble FX 掃描儀與Trimble FX 控制器軟件一道，通過改變圖像網格大小，為用戶提供了一個靈活的3D成像解決方案，并可生成高分辨率或低分辨率的數據集。這樣的靈活性，對于適應多種項目(例如：擁擠的工業環境、逆向工

程項目、核實維度控制或控制施工精度)是非常必要的。

測站和設置

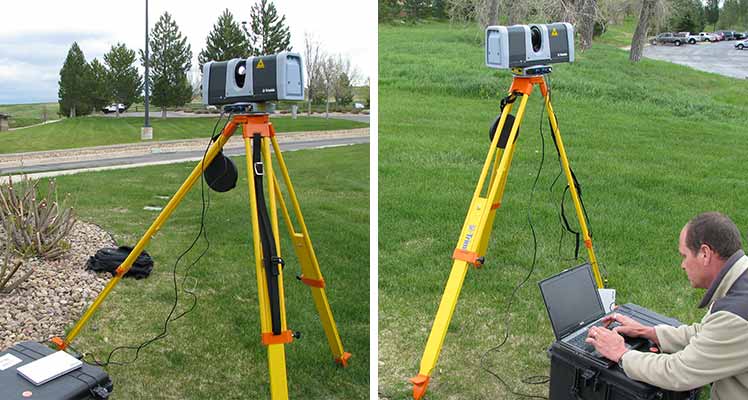

Trimble FX掃描儀可以直接安裝在測量三腳架上。您也可以根據需要把它直接安裝到其它支架、柱桿、基座或天花板托梁上。用戶可以把儀器安置在任何環境中，捕獲需要的數據。安置儀器時，不需要整平儀器。Trimble RealWorks軟件可使用戶在辦公室把數據迅速轉換到正確的位置，減少了在外業一次設站與另一次設站之間所花費的時間。

控制目標獲取

使用Trimble RealWorks軟件，用戶能用捕獲到的3D場景迅速找出目標并且把這些位置轉換到已知點。根據項目的不同需要，Trimble Fx掃描儀既可支持平面目標，也可支持球形目標。用戶能創建配準報告、顯示測站與控制之間的誤差量，為項目提供全面的解決方案。

全面解決方案

Trimble FX 掃描儀給出的數據可以單獨使用，也可以與其它Trimble測繪儀器的數據結合使用，例如：Trimble CX 3D掃

描儀和Trimble VX 空間測站儀。

技術參數

性能指標

模糊范圍.......................................... 單程：70m；雙程：70/140m

建議范圍

單程...................................60m (50%反射度); 35m (30%反射度)

雙程...................................80m (50%反射度); 45m (30%反射度)

掃描速度......................................................216,000點每秒(平均)

典型掃瞄時間.............................................................5分鐘(單程)

范圍不確定性....................................1mm@15m單程 (90%反射度)

目標捕獲....................................................標準偏離<1mm@15m

距離精度(標準偏離).......................... 0.6mm@11m;0.8mm@21m；

(90%反射度)...................................................2.4 mm @ 50 m；

單程HQ：0.06mm @11m；

雙程：0.45mm @ 11m；

0.5 mm @ 21m；1.5mm @ 50m

位置精度.....................0.4mm@11m；0.8mm@21m；2mm@50m

角度不確定性..........................................<30弧秒(1.6 mm@11m；

3 mm@21m；8 mm @ 50m)

角度分辨率........................................................................ 8秒

掃瞄網格(垂直).................................................................可配置

最小掃瞄增量(垂直)........................................40弧秒(~190 μrad)

1.9mm @ 10m；4mm @ 21m；9.8mm @ 50m

最小掃瞄增量(水平)..........................................20弧秒(~95 μrad)

最大取樣密度(垂直)................................................. 4mm @ 21m

光束直徑......................................... 2.3 mm@5 m；16mm@46m

系統參數

掃描儀類型.................................................................. 相位偏移

激光波長.............................................................. 685nm (紅色)

激光類型.................................................................... 連續波

激光功率....................................................................... 15mW

激光類別(IEC EN60825-1)................................................... 3R

視場...................................................................... 360°x270°

狀態指示器................................................................... 系統開

物理

大小.................................................. 425L x 164W x 237 Hmm

重量...............................................................................11kg

電源.......................................................... DC 19-24V，3.5A

AC 110–220V

功耗................................................................ 40W (65W峰值)

儀器箱................................................626L x 492W x 350 Dmm

重量：31.8 kg (帶掃描儀)

環境........................................................................... 已校準

操作溫度................................................................ 5℃到45℃; 非冷凝大氣

外業軟件

Trimble Fx控制器外業軟件

要求筆記本或桌面?zhèn)€人電腦運行Windows Xp32位

建議最低配置

個人電腦最低硬件配置：

·Intel Pentium 4或以后(或兼容)，2GHz或更高

·2GB RAM (建議4GB)

·256 MB OpenGL圖形卡

·USB 2.0端口

·Microsoft Windows XP專業版，帶SP1或SP2

·Microsoft.NET 2.0運行時間，可以從Microsoft

·免費下載

·DirectX 9.0B，可以從Microsoft免費下載

功能

·單程或雙程掃描；

·可配置分辨率；

·可配置掃描視場；

·直接導出到Trimble RealWorks軟件

標準附件

·儀器箱

·交流電源110/220V

·電池

·電源開啟鍵(x2)

·USB2線纜(3米)

·保險，4安培
