徠卡棱鏡和支架合理搭配,更易獲得高精度測量成果!
以前我們介紹了徠卡原裝基座以及腳架等能夠提高測量精度,這期我們將會講到棱鏡和支架對全站儀測量精度的影響。
大家在測量過程時可能會遇到這些問題:測量環境良好,但測距長度大打折扣,達不到標稱測程;短邊測量,往返測成果總是超限;重復架站,兩次結果相差過大…
這些問題往往跟棱鏡和支架的選擇有關,尤其是在進行導線測量等高精度作業,棱鏡以及支架對精度的影響不容忽略。

全站儀有棱鏡測量就是利用反射棱鏡(或者反射片)作為反射物進行測距。反射棱鏡接收全站儀發出的光信號,全站儀計算從棱鏡反射回來的光信號,從而間接求得光通過的時間,最后測出全站儀到反射棱鏡的距離。
全站儀的精確測距需要借助于反射目標來完成,所以全站儀的測距精度與測程需要依靠棱鏡等配件來體現,這也是同樣一臺全站儀借助棱鏡測量的精度會遠遠高于免棱鏡測量精度的原因所在。

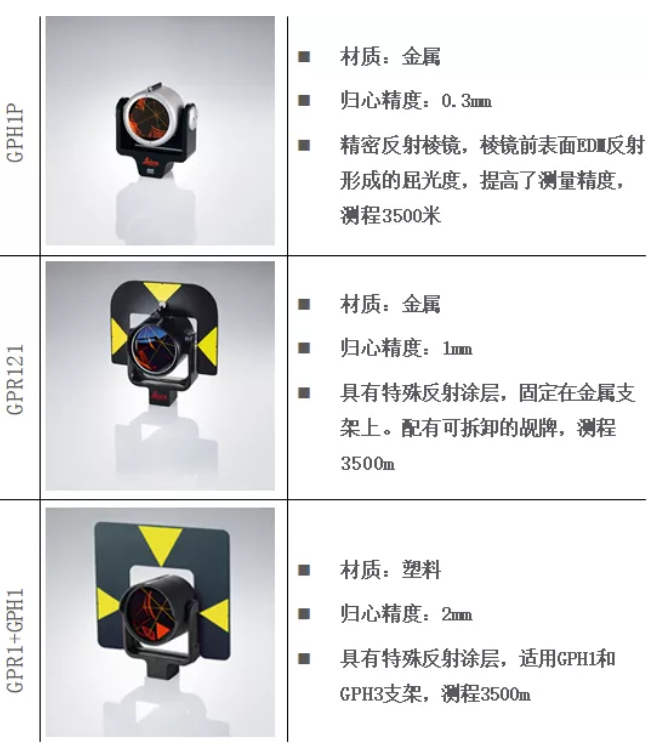

為了使全站儀達到最優的測程與精度,徠卡測量原裝棱鏡表面涂層和玻璃幾何構造是決定棱鏡反射距離的重要因素。棱鏡玻璃面尺寸與鏡框的匹配度,以及其空間方位對測量精度都具有重要影響。徠卡測量棱鏡采用高質量的玻璃制成,并配有光學涂層,即使在極端惡劣的環境下工作,也可獲得高測量精度,并保證儀器正常使用壽命:
入射光束和反射光束不平行形成的角差稱為光束角偏差。大的光束角偏差將極大降低測距返回信號的強度,并因此降低距離測程,徠卡測量生產的每個棱鏡確保通過光束角偏差檢測,從而保證最大的測程;
為了增強棱鏡對測距紅外激光的反射率,徠卡測量原裝棱鏡增加了反射銅涂層。銅對紅外光束具有非常高的反射能力,沒有此工藝的棱鏡會影響30%的EDM性能;
在短距離測距時,棱鏡表面的反射信號會影響EDM的真實測距信號,為了避免此影響,徠卡測量原裝棱鏡前面增加了消除反射的涂層,從而大大降低反射光對短距離測距的影響,而無此涂層可能造成測距錯誤。

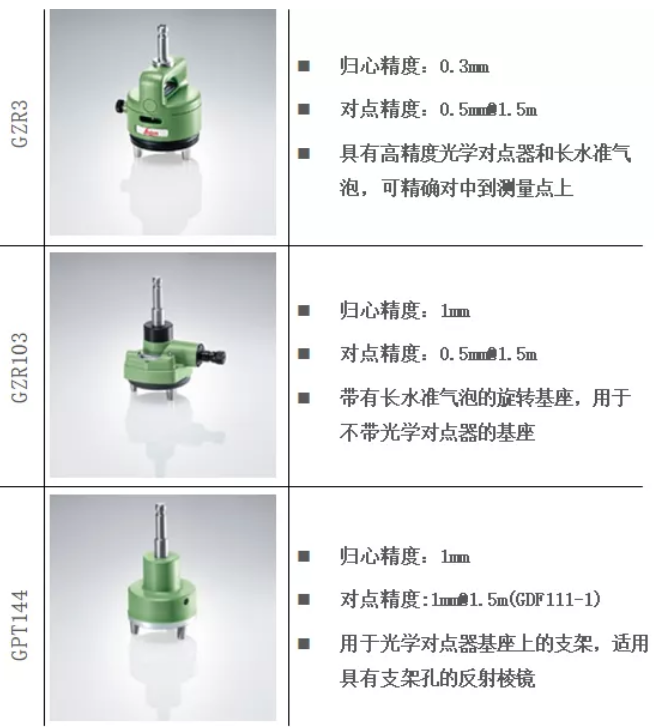

當然對中精度不僅僅跟棱鏡有關,其精度影響主要來源于棱鏡站的對點精度與棱鏡的歸心精度,而對點精度來源于基座或支架上的對點器:
帶有對點器的支架在鏡站架設完后可以進行旋轉檢查,保證棱鏡站的對點精度;
棱鏡的歸心精度是棱鏡光學中心與棱鏡框架、支架機械中軸的重合度,鏡站需要根據其對點精度與棱鏡歸心精度匹配配件;

以上就是徠卡測量原裝棱鏡和支架性能介紹,合適的配件組合可以確保您更容易獲得高精度測量結果,以保證全站儀主機發揮最佳性能,因此我們建議您使用徠卡測量原裝配件,讓您的高精度作業更高效愉悅。
