全站儀后方交會原理及應用詳解
全站儀后方交會是測量工程中的一種經典定位方法,指在待定點上設站,通過觀測至少兩個
已知控制點的方向和距離,從而計算出測站點坐標的測量技術。與需要已知點設站的前方交
會不同,后方交會的核心優勢在于測站可以自由選擇在便于觀測和工作的位置,尤其適用于
通視條件良好但已知點不易到達或無法設站的場景。

一、后方交會的基本原理
后方交會的數學本質是空間距離和角度的反算問題。其基本原理可概括為以下步驟:
觀測與已知條件:在未知點P架設儀器,觀測至少兩個已知坐標點A、B的方向值(水平角)
和距離(斜距或平距)。已知點坐標(XA, YA, ZA)、(XB, YB, ZB)為起始數據。
構網與幾何關系:通過觀測,形成了以P為頂點的空間三角形(如觀測更多點則構成交匯網)。
觀測的方向和距離確定了P點相對于每個已知點的極坐標關系。
坐標反算與解算:
角度后方交會:傳統上使用至少三個已知點,通過測量水平角(如∠APB),利用前方交會公
式的逆運算或直接解算三角形,可求出P點平面坐標。其經典模型可利用“危險圓”原理進行
檢核和規避。
邊角后方交會(現代主流):通過測量到至少兩個已知點的距離和方向,直接建立距離交會方
程。對于每個已知點i,可列出方程:(XP - Xi)2 + (YP - Yi)2 = Si2(Si為觀測平距)。通過解
算這個方程組,并結合角度觀測值進行定向,即可唯一確定XP, YP。
三維后方交會:當同時觀測垂直角和斜距時,通過加入高程觀測方程,可同步解算出P點的大
地高或正常高。
平差計算:當觀測的已知點數量大于最低要求(二維通常≥2個,純角度≥3個)時,存在冗余
觀測,需采用最小二乘法進行平差處理,以求取P點的最或是值(最優估計坐標),并評估測
量精度。

二、全站儀后方交會的工作原理與流程
現代全站儀將后方交會的復雜計算過程高度集成和自動化,其工作流程清晰高效:
自由設站:作業員將全站儀架設在未知點P(約對中整平即可),此點無需已知坐標,但要求
與至少兩個(建議≥3個以檢核)已知控制點通視。
觀測已知點:在儀器菜單中啟動“后方交會”或“自由設站”程序。依次照準每個已知控制點
上的棱鏡,按測量鍵。全站儀會自動記錄到該點的水平方向值、垂直角、斜距(或自動換算為
平距和高差)。
自動計算與解算:輸入或從內存調用已知點的坐標。全站儀內置的微處理器基于最小二乘原理,
實時處理所有觀測數據:
根據觀測距離和方向,列出誤差方程。
通過迭代計算,求解出使觀測值改正數平方和最小的測站點P的最或是坐標(N, E, Z)。
同時,計算過程會確定測站的定向角(即儀器零方向與坐標北的夾角),完成全站儀的定向。
精度檢核與完成:儀器會顯示本次后方交會的殘差、點位誤差或標準差。作業員需檢查此精度
是否滿足任務要求。若使用三個以上已知點,儀器還能提示是否存在粗差或哪個點可能存在質
量問題。確認無誤后,全站儀即自動設置好測站坐標和方位,此后便可如同在已知點上一樣,
開始進行后續的測量或放樣工作。
三、技術特點與應用價值
后方交會,特別是全站儀實現的邊角后方交會,其核心價值在于極大的靈活性與作業效率。
它省去了多次搬遷儀器至已知點的繁瑣,允許將測站設置在視野開闊、測量便利的最佳位置,
在建筑工地、地形測繪、工程監測和礦井測量中應用極為廣泛。然而,其精度依賴于已知點的
精度、圖形結構和觀測質量,需避免已知點與待定點接近共圓(“危險圓”)的情況。現代全
站儀通過智能算法和多余觀測,已能有效識別并削弱這些不利影響,使后方交會成為日常測量
工作中一項可靠且強大的基本技術。
南京環球測繪儀器有限公司提供RTK/GPS、CORS賬號、全站儀、水準儀、經緯儀、三維激光掃描儀、無人船等測繪儀器的銷售、租賃、檢定、校正、維修等一站式服務,也承接測繪培訓與各種內外業工程測量任務,有相關的需要了解都可以留言或者在線咨詢我們,我們將詳細為你解答。
更多相關
大地DTM-112NC全站儀
常州大地DTM-112NC電子全站儀特點:幾十年專業生產經驗高清高亮中文顯示簡易輕便的操作系統豐富的測量程序...
南方NTS-332R6M全站儀
南方NTS-332R6M/R10M全站儀,采用整體公益性設計理念,進行全新開發設計,在機身材質、儀器穩定性、人性化定制等方面都有顯著提升,NTS-332R6M/R10M采用3.0英寸高亮彩色觸摸屏,除...
科力達極測X4全站儀
科力達全站儀極測X4全站儀科力達全站儀極測X4全站儀,是一款實實在在的工程伴侶科全站儀。全新的設計,界面功能簡便易操作,擁有免棱鏡激光測量技術,測距系統整體優化,速度精度雙保障,光電式雙軸電子補償,標...
中緯 ZT15 Pro全站儀
采用瑞士全新EDM載波相位測距技術瑞士全新EDM進一步減少了EDM需要調整內容,同時保持了原有的相位法測距原理,提升了測距速度,滿足工程用戶對測量速度的需求,有效的支持工程用戶提高工作效率。嵌入式激光...
大地DTM-622R/DTM624R全站儀
大地DTM-622R/DTM624R全站儀特點: ?激光免棱鏡測距 ?絕對編碼測角 ?雙軸電子補償 ?操作簡單方便 ?大屏幕液晶顯示&nbs...
尼康Nikon XS系列中文全站儀
尼康NikonXS全站儀采用輕便緊湊的設計,易于設置,使測量工作變得快速、高效、簡便。其機載軟件實現從外業到辦公室順暢、高效的工作流程。借助NikonXS,您將能夠一次性順利完成工作。尼康XS具備...

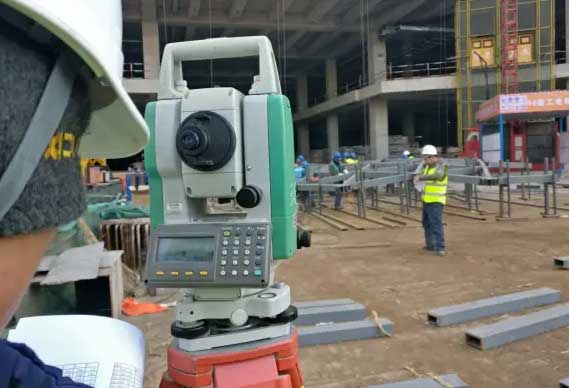

全站儀免棱鏡模式在高空鋼結構測量中的應用與優勢
