全站儀的dHD、dHA、dHR、dSD、dVD分別代表什么含義?
全站儀是一種集電子測距、電子測角和數據處理于一體的高精度測量儀器,廣泛應用于工程測量、地形測繪、建筑施工等領域。在全站儀的測量結果或顯示界面中,我們常會看到諸如 dHD、dHA、dHR、dSD、dVD 等縮寫符號,它們分別代表不同的坐標差值或距離分量,用于描述目標點相對于測站點的空間位置關系。

下面對這些術語逐一進行詳細解釋:
dHD(Horizontal Distance Difference)——水平距離差
dHD 表示目標點與測站點之間的水平投影距離差,即兩點在水平面上的直線距離。它是將斜距(SD)通過垂直角修正后得到的水平分量,計算公式為:
dHA(Horizontal Angle Difference)——水平角差
dHA 指的是從測站點觀測目標點時,其水平方向角與參考方向(如起始方向或已知方位)之間的角度差值。通常以度(°)為單位,用于確定目標點在水平面上的方位。在某些全站儀中,dHA 也可表示當前測點與前一點之間的水平角增量,用于連續觀測或偏心測量。dHR(Horizontal Right Angle)——右水平角
dHR 并非所有全站儀都使用,但在部分品牌(如徠卡、拓普康等)中,它特指向右旋轉的水平角增量,常用于偏心測量或自由設站模式下。與 dHA 不同,dHR 更強調“右旋”方向的角度變化,有助于明確旋轉方向,避免角度混淆。在某些情況下,dHR 也可能表示目標點相對于儀器橫軸右側的水平偏移角。dSD(Slope Distance Difference)——斜距差
dSD 表示測站點到目標點之間的實際斜線距離,即激光或紅外光束直接測得的距離。這是全站儀最基本的測距結果,未經過任何角度修正。在三維坐標計算中,dSD 需結合垂直角才能分解為水平距離(dHD)和高差(dVD)。dVD(Vertical Distance Difference)——垂直距離差(高差)
dVD 指目標點相對于測站點的高程差,即兩點在垂直方向上的距離。它由斜距和垂直角計算得出:
若儀器設置了儀器高和目標高,dVD 還可進一步修正為實際高差,用于高程放樣或地形高程測量。

綜上所述,這些參數共同構成了全站儀三維空間定位的基礎:dSD 提供原始距離,dHA/dHR 提供水平方向信息,dHD 和 dVD 則分別給出水平和垂直方向的坐標增量。在實際測量工作中,理解這些符號的含義有助于正確解讀測量數據、提高作業效率,并確保成果精度。此外,在不同品牌或型號的全站儀中,符號命名可能略有差異,操作人員應結合具體儀器說明書進行確認。
南京環球測繪儀器有限公司提供RTK、全站儀、水準儀、經緯儀、三維激光掃描儀、無人船等測繪儀器的銷售、租賃、檢定、校正、維修等一站式服務,也承接測繪培訓與各種內外業工程測量任務,有相關的需要了解都可以留言或者在線咨詢我們,我們將詳細為你解答。
更多相關
“北斗”導航 —— 院士的人生堅守
年逾七旬仍堅守前沿攻關,中國工程院院士、某衛星導航定位總站高級工程師譚述森——用“北斗”導航人生 【事跡回放】 譚述森,中國工程院院士,現任某衛星導航定位總站高級工程師。長期從事衛星導...
GNSS用毫米級實時守護黑山露天煤礦安全生產
位于新疆吐魯番地區托克遜縣的國家能源集團新疆能源有限責任公司黑山露天煤礦,從2013年開采至今,煤炭年產量逐年增長,在2021年突破千萬噸,為我國經濟社會發展提供強有效的能源保障。去年年中,經國家發改...

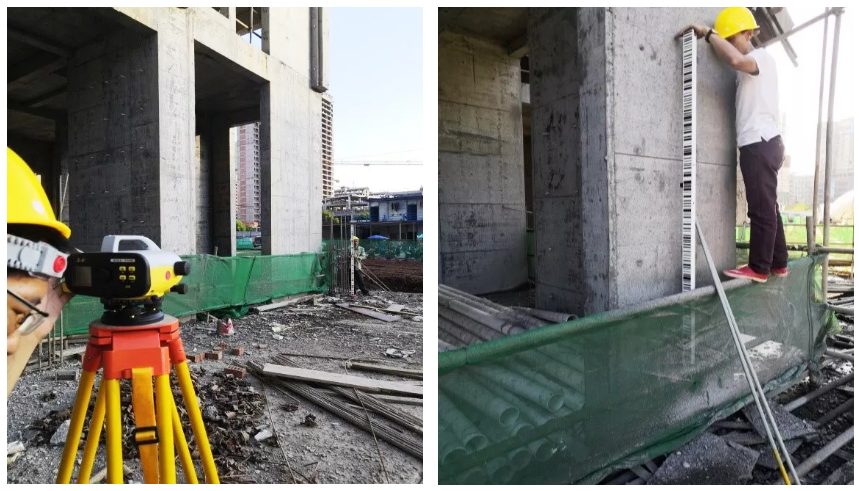

中緯ZDL700數字水準儀在建筑物沉降觀測中的應用
應用背景 隨著經濟的迅速發展和科學技術的不斷進步,使得許多工程項目在建設的過程中對其施工的準確度要求越來越高。因此,各種新技術、新功能的測量儀器也不斷涌現,而電子水準儀更是得到了推廣和普及。電子...

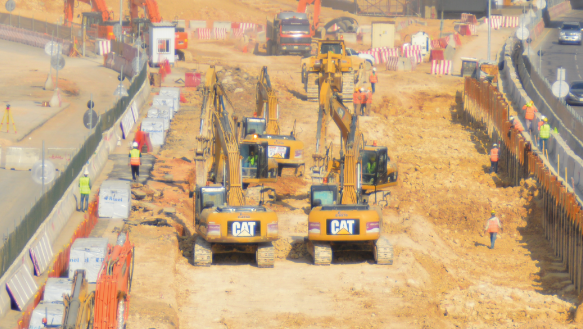

全站儀可能已經支持“AR功能”了
對于測量從業者來說,應該都不會忘記測量學課本上對于測量工作的分類:測量工作的服務領域雖十分廣泛,但是本質內容不外乎兩大類,即測定和測設。 測定可以認為是我們常說道的現實...

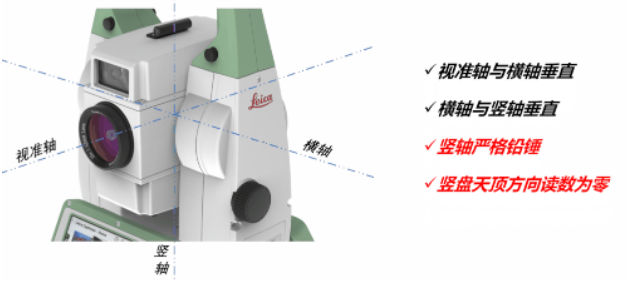

全站儀到底能不能“歪著”測?
通常,若是我們需要全站儀測量準確的結果,需要滿足如下條件:我們可以從上面的結構中看出,全站儀的測量都是以重力鉛錘方向為Z軸建立坐標系統的。但是在實際的測量作業中,我們也會遇到一些“歪著”的測量場景,給...

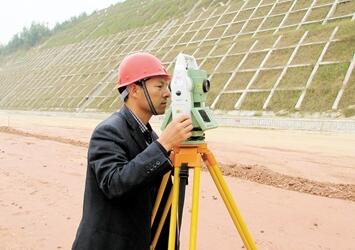

如何使用全站儀進行導線測量?全站儀導線測量步驟
使用全站儀進行導線測量,通常用于建立和復測大地控制網,如建筑放樣、道路施工、地形測量等。南京環球測繪為您詳解全站儀導線測量基本步驟!以下是全站儀導線測量基本步驟:1.準備工作:-確定測量路線:規劃...

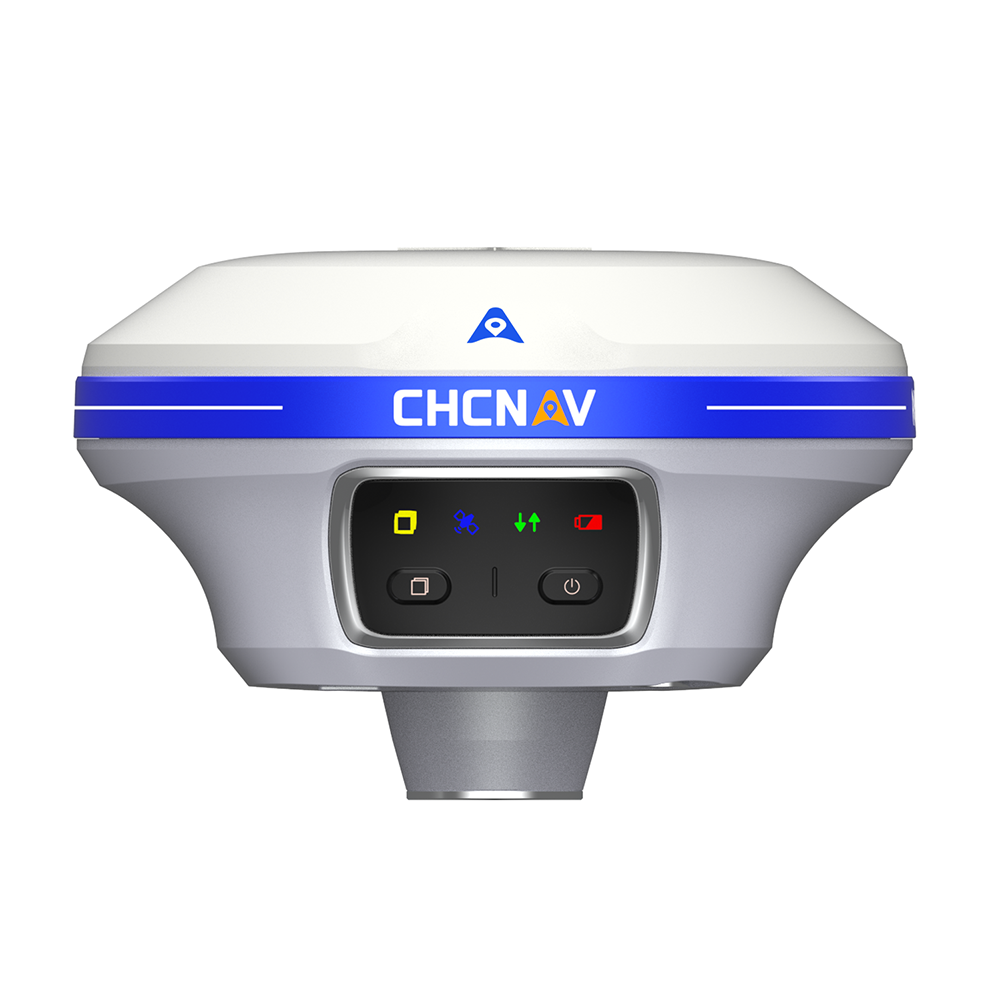

華測RTK視覺放樣X11工程測量定位測坐標防水測量兼容5星21頻點
